電機綜合保護測控裝置
CH-ET系列
CH-ET綜合保護裝置
裝置概述
新一代數字式保護測控裝置適用于110kV以下各電壓等級的間隔單元的保護測控， 備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行�？梢院推渌Ｗo(hù)、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
通用型微機綜合保護裝置按功能分可以兼容以下保護功能：線路保護、出線保護,饋線保護,變壓器測控保護、所用變保護,變壓器后備保護、母聯保護、電容器保護。
- 采用全密封式結構，具有良好的抗震、防塵性能
- 小型化設計，體積小，重量輕，外形美觀，安裝方便
- 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
- 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便
- 裝置供電及操作電源為交直流兩用。AC/DC 110V 220V通用
- 具有RS485總線串行通信口，并集成了MODBUS標準通信規約
- 具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失
- 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持
- 外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能
- 內部集成零序電流（電壓）合成算法可外加零序PT（CT）也可不外加零序CT（PT），實現零序過流電壓保護。
- 采用精密合成算法，可通過按鍵MENU操作來實現V-V接法和Y型接法通用。
- 具有完整的斷路器操作回路
- 超低功耗
符合標準
GB6162-85 《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB 14258-93 《繼電保護和安全自動化裝置技術規程》
GB 50062-92 《電力裝置的繼電保護和自動化裝置設計規范》
DL/T 527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB /T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口（電氣特征）》
GB /T17626.2 《靜電放電抗擾度試驗》
GB /T17626.3 《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5 《浪涌沖擊抗擾度試驗》
GB /T17626.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗》
GB /T17626-1998《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》

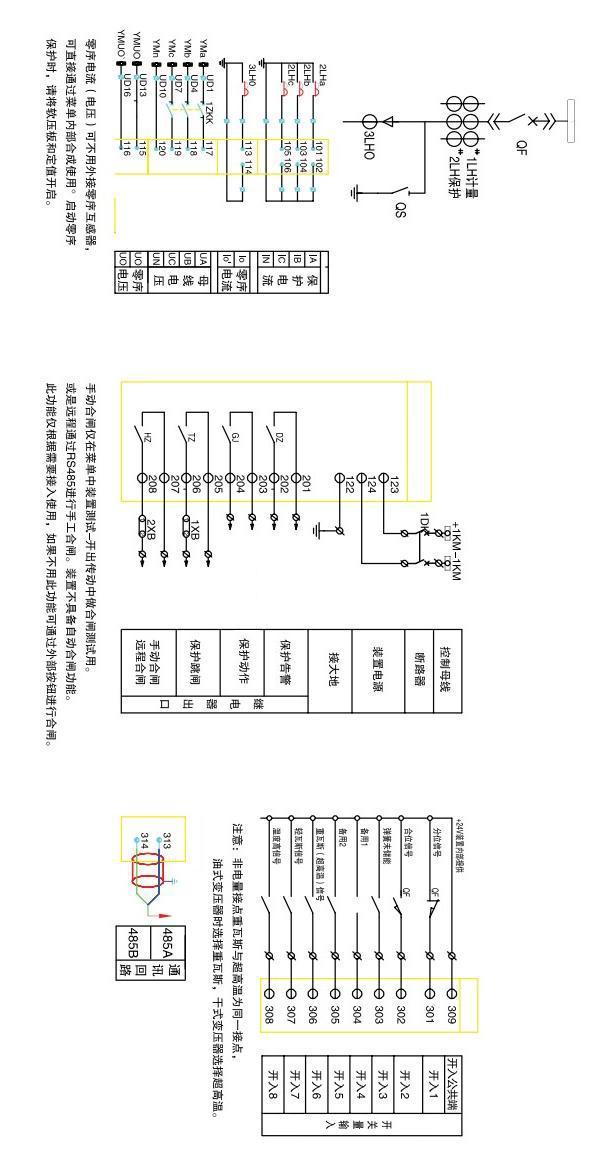

綜合保護測控裝置
功能配置
|
功能 |
系列 |
通用型微機綜合保護測控裝置 |
|
保護功能 |
低壓閉鎖定電流速斷保護 |
√ |
|
低壓閉鎖定限時電流速斷保護 |
√ |
|
|
低壓閉鎖定時限過電流保護 |
√ |
|
|
反時限過電流（一般、非常、極端） |
√ |
|
|
零序過流告警和跳閘（小接地系統） |
√ |
|
|
低電壓保護 |
√ |
|
|
零序過電壓保護 |
√ |
|
|
過負荷保護 |
√ |
|
|
相間充電保護 |
√ |
|
|
PT斷線 |
√ |
|
|
方向過流 |
√ |
|
|
過電壓保護 |
√ |
|
|
負序過流保護 |
√ |
|
|
非電量保護 |
√ |
|
|
遙測遙信 |
電流、電壓、有功、無功、功率因數、頻率 |
√ |
|
8路遙信量 |
√ |
|
|
事件記錄 |
保護事件 |
√ |
|
告警事件 |
√ |
|
|
遙信變位事件 |
√ |
|
|
操作記錄事件 |
√ |
|
|
事故變位次數統計 |
√ |
|
|
控制 |
就地/遠方分、合閘 |
√ |
|
遠方定值修改 |
√ |
|
|
遠方保護投/退 |
√ |
|
|
操作箱 |
跳位、合位指示 |
√ |
|
跳、合閘電流自適應 |
√ |
|
|
控制回路斷線告警 |
√ |
|
|
通訊 |
RS485 |
√ |
|
序號 |
軟壓板 |
序號 |
軟壓板 |
| 1 |
三段相間過流保護 |
8 |
零序過壓保護 |
| 2 |
過負荷 |
9 |
重瓦斯保護 |
| 3 |
手合充電保護 |
10 |
超高溫保護 |
| 4 |
負序過流保護 |
11 |
輕瓦斯保護 |
| 5 |
零序過流保護 |
12 |
溫度高保護 |
| 6 |
過電壓保護 |
13 |
|
| 7 |
低電壓保護 |
14 |
|
定 值 整 定 單
|
序號 |
名稱 |
整定范圍 |
步長 |
備注 |
||
| 1 | 相間過流保護 | Ⅰ段 | 電流速斷保護投退控制 |
0:退出 1:單純過流 2:低壓閉鎖過流 3:復合電壓閉鎖過流 4:方向過流 |
||
| 2 | 電流速斷保護定值 | 0.5～99.99A | 0.01A |
|
||
| 3 | 電流速斷保護延時定值 | 0～10.00S | 0.01S |
|
||
| 4 | Ⅱ段 |
限時速斷保護投退控制 |
0:退出 1:單純過流 2:低壓閉鎖過流 3:復合電壓閉鎖過流 4:方向過流 |
|||
| 5 |
限時速斷保護定值 |
0.5～99.99A |
0.01A |
|
||
| 6 |
限時速斷保護延時定值 |
0～10.00S |
0.01S |
|
||
| 7 |
Ⅲ段 |
過流保護投退控制 |
0:退出 1:單純過流 2:低壓閉鎖過流 3:復合電壓閉鎖過流 4:方向過流 |
|||
| 8 |
過流保護定值 |
0.5～99.99A |
0.01A |
|
||
| 9 |
過流保護延時定值 |
0～99.99S |
0.1S |
|
||
| 10 |
反時限 |
相間反時限保護特性控制字 |
0:退出 1:一般 2:非常 3:極端 |
|||
| 11 |
相間反時限保護電流基準值 |
0.5～99.99A |
0.01A |
|
||
| 12 |
相間反時限保護時間常數 |
0～99.99S |
0.01S |
|
||
| 13 |
公共定值 |
PT斷線檢測投退控制 |
0:退出, 1:PT斷線閉鎖電壓元件, 2: PT斷線開放電壓元件 |
|||
| 14 |
相間過流低壓閉鎖定值 |
2～150V |
0.1V |
|
||
| 15 |
負序電壓閉鎖定值 |
0～60V |
0.1V |
|
||
| 16 |
過負荷保護 |
過負荷保護投退控制 |
0:退出, 1:告警 2:跳閘 |
|||
| 17 |
過負荷電流定值 |
0.5～99.99A |
0.01A |
實際值=設定值X10 S |
||
| 18 |
過負荷延時定值 |
0～99.99S |
0.01S |
|||
| 19 |
充電保護 |
充電保護自動退出時限 |
0～10.00S |
0.01S |
|
|
| 20 |
相間充電保護投退控制 |
0:退出, 1:投入 |
||||
| 21 |
相間充電電流定值 |
0.5～99.99A |
0.01A |
|
||
| 22 |
相間充電延時定值 |
0～10.00S |
0.01S |
|
||
| 23 |
負序過流保護 |
Ⅰ段 |
負序過流保護Ⅰ段投退控制 |
0:退出, 1:投入 |
||
| 24 |
負序過流保護Ⅰ段電流定值 |
0.5～99.99A |
0.01A |
|
||
| 25 |
負序過流保護Ⅰ段延時定值 |
0～99.99S |
0.01S |
|
||
| 26 |
Ⅱ段 |
負序過流保護Ⅱ段投退控制 |
0:退出, 1：跳閘2: 告警 |
|||
| 27 |
負序過流保護Ⅱ段電流定值 |
0.5～99.99A |
0.01A |
|
||
| 28 |
負序過流保護Ⅱ段延時定值 |
0～99.99S |
0.01S |
|
||
| 29 |
零序過流 |
零序告警或跳閘投退控制 |
0:退出, 1:告警 2:跳閘 |
|||
| 30 |
零序電流定值 |
0.1-6.00A |
0.01A |
|
||
| 31 |
零序延時定值 |
0～99.99S |
0.1S |
|
||
| 32 |
過電壓保護 |
過電壓告警或跳閘投退控制 |
0:退出, 1:告警 2:跳閘 |
|||
| 33 |
過電壓線電壓定值 |
20～150V |
0.1V |
建議取值100V-150V |
||
| 34 |
過電壓延時定值 |
0～99.99S |
0.01S |
|||
| 35 |
低電壓保護 |
低電壓保護跳閘定值 |
0:退出, 1:失壓保護 2: 經電流閉鎖低電壓3:低電壓保護 |
|||
| 36 |
低電壓線電壓定值 |
10～100V |
0.1V |
|
||
| 37 |
低電壓保護延時定值 |
0～99.99S |
0.01S |
|
||
| 38 |
低電壓電流閉鎖值 |
0.5～10.00A |
0.01A |
|
||
| 39 |
零序過壓保護 |
零序過壓告警或跳閘投退控制 |
0:退出, 1:告警 2:跳閘 |
|||
| 40 |
零序過壓保護電壓定值 |
0.1～200V |
0.1V |
|
||
| 41 |
零序過壓保護延時定值 |
0～99.99S |
0.01S |
|
||
| 42 |
非電量保護 |
重瓦斯跳閘或告警投退控制 |
0:退出, 1:跳閘 2:告警(油式變壓器用) |
|||
| 43 |
重瓦斯延時定值 |
0～99.99S |
0.01S |
|
||
| 44 |
超高溫跳閘或告警投退控制 |
0:退出, 1:跳閘 2:告警（干式變壓器用） |
||||
| 45 |
超高溫延時定值 |
0～99.99S |
0.01S |
|
||
| 46 |
輕瓦斯跳閘或告警投退控制 |
0:退出, 1:跳閘 2:告警 |
||||
| 47 |
輕瓦斯延時定值 |
0～99.99S |
0.01S |
|
||
| 48 |
溫度高跳閘或告警投退控制 |
0:退出, 1:跳閘 2:告警 |
||||
| 49 |
溫度高延時定值 |
0～99.99S |
0.01S |
|
||
|
序號 |
名稱 |
符號 |
范圍 |
步長 |
缺省值 |
|
| 1 |
裝置級管理 |
裝置通訊地址 |
1～99 |
1 | 1 | |
| 2 |
裝置操作口令 |
0～99 |
1 | 99 | ||
| 3 |
波特率 |
RS485波特率設置 |
0～65535 |
1 |
注1 |
|
| 4 |
開關延時 |
開入遙信確認時間 |
5～999ms |
1ms |
10ms |
|
| 5 |
遙跳保持時間 |
5～999ms |
1ms |
100ms |
||
| 6 |
遙合保持時間 |
5～999ms |
1ms |
120ms |
||
| 7 |
交流量額定值 |
CT一次電流額定值 |
0～4000A |
1A |
注2 |
|
| 8 |
PT一次電流額定值 |
0～40KV |
1 KV |
|||
| 9 |
系統控制 |
系統控制字 |
0000～FFFF |
1 |
注3 |
|
|
Addr |
Fun |
Data start hi |
Data start lo |
Data n hi |
Data n lo |
CRC16 hi |
CRC16 lo |
|
0X01 |
0X02 |
0X00 |
0X00 |
0X00 |
0X20 |
0X79 |
0XD2 |
響應數據幀
|
Addr |
Fun |
Byte Count |
Data1 |
Data2 |
Data3 |
Data4 |
CRC16 hi |
CRC16 lo |
|
0X01 |
0X02 |
0X04 |
0X00 |
0X00 |
0X00 |
0X00 |
|
|
Data1數據
|
bit |
Bit7 |
Bit6 |
Bit5 |
Bit4 |
Bit3 |
Bit2 |
Bit1 |
Bit0 |
|
遙信地址 |
Addr7 |
Addr6 |
Addr5 |
Addr4 |
Addr3 |
Addr2 |
Addr1 |
Addr0 |
Data2數據
|
bit |
Bit7 |
Bit6 |
Bit5 |
Bit4 |
Bit3 |
Bit2 |
Bit1 |
Bit0 |
|
遙信地址 |
Addr15 |
Addr14 |
Addr13 |
Addr12 |
Addr11 |
Addr10 |
Addr9 |
Addr8 |
