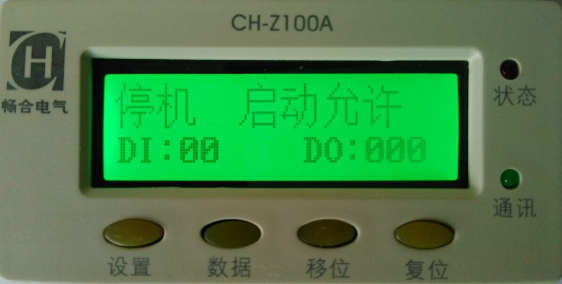

CH-Z系列電機保護器適用于AC380V、AC660V低壓系統，作為低壓異步電動機和增安型電動機的保護、監測和控制的新一代智能化綜合裝置。除了先進的電動機保護、監控功能，還提供了設備運行和故障的記錄以及額定參數等重要信息，并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利；廣泛用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。 高清晰度寬溫液晶顯示，全中文菜單顯示,方便用戶操作，功能高度集成化,集保護、測量、監視、控制、通信等多種功能于一體。主產品采用模塊化設計，主體、專用電流互感器分體安裝，產品體積小，結構緊湊，安裝方便，在各種抽屜柜中可直接安裝使用。采用E2PROM存儲技術，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定。 三相電流不平衡、斷相、過壓、欠壓等功能用戶可取可舍。 一機多用，可取代電流表、電壓表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等。采用RS485通信總線，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元。具有一路保護輸出，2路自定義繼電器輸出，一路4~20mA電流輸出和RS485接口。現場顯示電動機運行狀態，保存8次電動機故障跳閘記錄。國際通用輸入電源模塊，兼容85-265V 交流或直流工作電源，降低了對工作電源的要求。 產品在防震、抗干擾方面進行了精心設計和嚴格的電磁兼容性測試，以確保裝置安全運行和防誤動。 “tE時間保護”符合有關增安型防爆電動機過載保護的國家標準（GB3836.3-2000）。符合標準：GB3836.3-2000、GB14048.4-2003、IEC255
|
參數設置項 |
項目名稱 |
設置范圍 |
預設值 |
|
|
1、系統參數 |
1、地址 |
001~255 |
0255 |
|
|
2、波特率 |
1200、2400、4800、9600 |
4800 |
||
|
3、電壓接入 |
ON/OFF |
ON |
||
|
4、CT變比 |
0001~500 |
0001 |
||
|
5、額定電流 |
0.5~2000A |
按實際規格電流設置 |
||
|
6、額定電壓 |
30-690V |
按實際規格電壓設置 |
||
|
7、密碼設置 |
0000~9999 |
0000 |
||
|
2.保護參數 |
1.啟動中過流 |
動作電流 |
50%~1000%In |
800%In |
|
動作延時 |
0~60.0S |
2.0S |
||
|
執行方式 |
關閉/告警/跳閘 |
跳閘 |
||
|
2. 啟動超時 |
動作電流 |
50%~1000%In |
120%In |
|
|
動作延時 |
0~60.0S |
2.0S |
||
|
執行方式 |
關閉/告警/跳閘 |
關閉 |
||
|
3.堵轉 |
動作電流 |
100%~1000%In |
500%In |
|
|
動作延時 |
0~60.0S |
0.5S |
||
|
執行方式 |
關閉/告警/跳閘 |
跳閘 |
||
|
4.熱過載 |
曲線選擇 |
5、10、15、20、25、30（普通） |
10 |
|
|
010~0150（tE） |
備用功能 |
|||
|
保護類型 |
普通/tE |
普通 |
||
|
執行方式 |
關閉/告警/跳閘 |
跳閘 |
||
|
5.不平衡 |
動作門限 |
5%~90% |
30% |
|
|
動作延時 |
0~60.0S |
5.0S |
||
|
執行方式 |
關閉/告警/跳閘 |
跳閘 |
||
|
6.相序錯 |
動作延時 |
0~60.0S |
0.5S |
|
|
執行方式 |
關閉/告警/跳閘 |
關閉 |
||
|
7.接地 |
動作電流 |
30%~100%In |
50%In |
|
|
動作延時 |
0~60.0S |
2.0S |
||
|
執行方式 |
關閉/告警/跳閘 |
關閉 |
||
|
8.漏電 |
動作電流 |
100~1000mA |
500mA |
|
|
接地延時 |
0~60.0S |
1.0S |
||
|
執行方式 |
關閉/告警/跳閘 |
關閉 |
||
|
9.欠載 |
動作電流 |
20%~100%In |
80%In |
|
|
接地延時 |
0~60.0S |
2.0S |
||
|
執行方式 |
關閉/告警/跳閘 |
關閉 |
||
|
A.外部故障 |
動作延時 |
0~60.0S |
2.0S |
|
|
執行方式 |
關閉/告警/跳閘 |
跳閘 |
||
|
B.過壓 |
動作電壓 |
20~800V |
456V |
|
|
動作延時 |
0~60.S |
2.0S |
||
|
執行方式 |
關閉/告警/跳閘 |
跳閘 |
||
|
C.欠壓 |
動作電壓 |
20~800V |
266 |
|
|
動作延時 |
0~60.0S |
2.0S |
||
|
執行方式 |
告警 |
|||
|
3.啟動參數 |
1.啟動方式 |
保護模式 |
保護模式 |
|
2.轉換時間 |
0~360S |
2 |
|
|
3.啟動時間 |
0~360S |
5S |
|
|
4.冷卻時間 |
5~4360S |
10S |
|
|
5.失電重啟 |
ON/OFF |
OFF |
|
|
6.有效時間 |
0~10.0S |
4.0S |
|
|
7.延時時間 |
0~10.0S |
1.0S |
|
|
8.啟動電壓 |
50~380V |
200V |
|
|
9.上電自啟 |
ON/OFF |
OFF |
|
|
10.延時時間 |
0~10.S |
2.0S |
|
|
4.輸入輸出 配 置 |
AO輸出 |
Ia/Ib/Ic/Ig |
Ia |
|
AO最大值 |
0%~1540% |
100% |
|
|
DI1作用 |
通用/遠控/復歸/位置/啟動/停止/故障 |
位置 |
|
|
DI2作用 |
通用/遠控/復歸/位置/啟動/停止/故障 |
通用 |
|
|
5.通道系數 |
1.Ig=0.0 |
漏電及接地電流系數 |
4096 |
|
2.Ia=0.0 |
A相電流系數 |
4096 |
|
|
3.Ib=0.0 |
B相電流系數 |
4096 |
|
|
4.Ic=0.0 |
C相電流系數 |
4096 |
|
|
5.AB=0.0 |
A、B兩相的線電壓系數 |
4096 |
|
|
6.BC=0.0 |
B、C兩相的線電壓系數 |
4096 |
|
|
7.CA=0.0 |
C、A兩相的線電壓系數 |
4096 |
|
|
8.4~20mA-1 |
4~20mA中的“4mA”系數 |
2400 |
|
|
9.4~20mA-2 |
4~20mA中的“20mA”系數 |
080 |
|
|
6.傳動實驗 |
按“設置”鍵進入“出口試驗 1”界面，再按“設置”鍵，界面將顯示為“出口試驗 ？1”，此時數字“1”將閃爍，代表對第一號繼電器進行測試，此時按“設置”鍵，如果繼電器輸出正常，將能聽到繼電器動作的聲音，同時界面中的“？ 1”將顯示為“！ 1”，這說明1#繼電器輸出正常；按“數據”鍵對繼電器號進行選擇切換，同測試1#繼電器方法分別測試2#、3#繼電器，測試結束，按“復位”鍵返回。 |
||
序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
||
|
10 |
16 |
24 |
40 |
60 |
80 |
100 |
130 |
180 |
280 |
400 |
600 |
800 |
1000 |
1100 |
1200 |
||
|
1.2 |
13.93 |
22.30 |
33.44 |
55.74 |
83.61 |
111.48 |
139.35 |
181.15 |
250.83 |
390.18 |
557.40 |
836.10 |
1114.79 |
1393.49 |
1672.19 |
1811.54 |
||
|
1.3 |
9.92 |
15.87 |
23.81 |
39.68 |
59.53 |
79.37 |
99.21 |
128.97 |
178.58 |
277.79 |
396.84 |
595.26 |
793.68 |
992.10 |
1190.52 |
1289.73 |
||
|
1.4 |
7.68 |
12.29 |
18.44 |
30.74 |
46.10 |
61.47 |
76.84 |
99.89 |
138.31 |
215.15 |
307.36 |
461.04 |
614.72 |
768.40 |
922.09 |
998.93 |
||
|
1.5 |
6.22 |
9.96 |
14.93 |
24.89 |
37.34 |
49.78 |
62.23 |
80.90 |
112.01 |
174.24 |
248.91 |
373.37 |
497.82 |
622.28 |
746.73 |
808.96 |
||
|
2.0 |
2.95 |
4.72 |
7.07 |
11.79 |
17.69 |
23.58 |
29.48 |
38.32 |
53.06 |
82.53 |
117.90 |
176.86 |
235.81 |
294.76 |
353.71 |
383.19 |
||
|
2.5 |
1.77 |
2.83 |
4.24 |
7.07 |
10.61 |
14.15 |
17.68 |
22.99 |
31.83 |
49.51 |
70.73 |
106.09 |
141.45 |
176.82 |
212.18 |
229.86 |
||
|
3.0 |
1.19 |
1.90 |
2.85 |
4.76 |
7.13 |
9.51 |
11.89 |
13.45 |
21.40 |
33.29 |
47.55 |
71.33 |
95.10 |
118.88 |
142.66 |
154.54 |
||
|
3.5 |
0.86 |
1.37 |
2.06 |
3.43 |
5.14 |
6.86 |
8.57 |
11.14 |
13.43 |
24.00 |
34.29 |
51.43 |
68.58 |
85.72 |
102.87 |
111.44 |
||
|
4.0 |
0.65 |
1.04 |
1.56 |
2.59 |
3.89 |
5.19 |
6.49 |
8.43 |
11.67 |
18.16 |
25.94 |
38.92 |
51.89 |
64.86 |
77.83 |
84.32 |
||
|
4.5 |
0.51 |
0.81 |
1.22 |
2.03 |
3.05 |
4.07 |
5.08 |
6.61 |
9.15 |
14.24 |
20.34 |
30.50 |
40.67 |
50.84 |
61.01 |
66.09 |
||
|
5.0 |
0.41 |
0.66 |
0.98 |
1.64 |
2.46 |
3.28 |
4.09 |
5.32 |
7.37 |
11.47 |
16.38 |
24.57 |
32.76 |
40.95 |
49.14 |
53.23 |
||
|
5.5 |
0.34 |
0.54 |
0.81 |
1.35 |
2.02 |
2.70 |
3.37 |
4.38 |
6.07 |
9.44 |
13.48 |
20.22 |
26.96 |
33.70 |
40.44 |
43.81 |
||
|
6.0 |
0.28 |
0.45 |
0.68 |
1.13 |
1.69 |
2.26 |
2.82 |
3.67 |
5.08 |
7.90 |
11.29 |
16.94 |
22.58 |
28.23 |
33.88 |
36.70 |
||
|
6.5 |
0.24 |
0.38 |
0.58 |
0.96 |
1.44 |
1.92 |
2.40 |
3.12 |
4.32 |
6.72 |
9.60 |
14.40 |
19.20 |
24.00 |
28.80 |
31.20 |
||
|
7.0 |
0.21 |
0.33 |
0.50 |
0.83 |
1.24 |
1.65 |
2.07 |
2.68 |
3.72 |
5.78 |
8.26 |
12.39 |
16.52 |
20.65 |
24.78 |
26.85 |
||
|
7.2 |
0.20 |
0.31 |
0.47 |
0.78 |
1.17 |
1.56 |
1.95 |
2.54 |
3.51 |
3.46 |
7.80 |
11.70 |
15.61 |
19.51 |
23.41 |
25.36 |
||
|
7.5 |
0.18 |
0.29 |
0.43 |
0.72 |
1.08 |
1.44 |
1.80 |
2.34 |
3.23 |
5.03 |
7.18 |
10.78 |
14.37 |
17.96 |
21.55 |
23.35 |
||
|
8.0 |
0.16 |
0.25 |
0.38 |
0.63 |
0.95 |
1.26 |
1.58 |
2.05 |
2.84 |
4.41 |
6.31 |
9.46 |
12.61 |
15.77 |
18.92 |
20.50 |
